EDM Wire Eroder Guide: tyypit, toimintaperiaate ja valintavinkit

EDM-langan eroosion ymmärtäminen: ydintyypit ja tärkeimmät ominaisuudet

Lankaeroder kuuluu laajempaan sähköpurkaustyöstölaitteiden perheeseen, ja sen ominaispiirre on liikkuva lankaelektrodi, joka ei koskaan kosketa työkappaletta suoraan. Koska materiaali poistetaan hallitulla kipinöinnillä mekaanisen leikkausvoiman sijaan, lanka EDM-eroosio voi työstää karkaistua työkaluterästä, kovametallia ja muita johtavia materiaaleja, jotka muuten tylsisivät tai rikkoisivat tavanomaisia ​​leikkaustyökaluja. Tämä kosketukseton prosessi tekee myös langan eroosiotyöstöstä suositellun vaihtoehdon ohutseinäisille osille ja herkille profiileille, joissa puristusjännitys tai leikkauspaine aiheuttaisivat vääristymiä.

Käytännössä lanka-EDM-eroosiolaitteet ryhmitellään yleensä kolmeen perheeseen langan kulkunopeuden ja leikkausgeometrian kyvyn perusteella.

• Keskinopean lankaleikkaus EDM-koneet Käytä molybdeenilankaa uudelleen toistuvien läpivientien kautta tasapainottaen pinnan viimeistelyn laatua kohtuullisella leikkausnopeudella yleisiä työkalu- ja meistitöitä varten.
• Nopeat lanka-EDM-koneet on optimoitu nopeampaan materiaalin poistoon yksinkertaisista kaksiulotteisista profiileista, mikä tekee niistä yleisiä tuotantolattioissa, jotka tarvitsevat lyhyempiä kiertoaikoja.
• Suuren kartiolangan EDM-koneet lisää pidennetty akseliliike ja leveämpi pään nivel, jotta vaijeri voi leikata jyrkkiä kulmia seiniä, joihin standardikokoonpanot eivät yletä.

Näiden luokkien valinta alkaa osan geometrian, vaaditun mittatoleranssin ja sen, onko työssä suoria seiniä vai vinopintoja, ymmärtäminen. Työkaluhuoneessa, jossa valmistetaan pystyseinäisiä puristusmuotteja, on erilaiset tarpeet kuin konepajassa, jossa on kapeneva virtauskanava. Eroder-tyypin sovittaminen osaperheeseen varhaisessa prosessisuunnittelussa välttää tarpeettoman uudelleenkiinnityksen ja vähentää monimutkaisten töiden romua.

Avaimen nouto: oikean lanka-EDM-eroosioluokan valinta ennen työn ohjelmointia on suurin yksittäinen tekijä leikkaustehokkuudessa ja osien tarkkuudessa.

Kuinka EDM Wire Eroder toimii: Periaate ja rakenteellinen asettelu

Lanka-EDM-eroosiolaitteen toimintaperiaate keskittyy ohjattuun kipinäeroosioon lankaelektrodin ja johtavan työkappaleen välillä, molemmat upotettuina dielektriseen nesteeseen, kuten deionisoituun veteen, tai huuhdeltuna sillä. CNC-ohjain ohjaa X-Y-työpöytää ja kartiomaisissa koneissa myös U-V-päätä, joten lanka seuraa ohjelmoitua ääriviivaa samalla, kun tuhannet purkaukset sekunnissa syöpyvät asteittain langan halkaisijaa hieman leveämmän uurteen. Dielektrisellä nesteellä on kolme tarkoitusta kerralla: se jäähdyttää leikkausvyöhykettä, huuhtelee pois kuluneet hiukkaset ja auttaa stabiloimaan jokaista purkausta, jotta prosessi pysyy johdonmukaisena koko leikkausradalla.

Alla oleva kuva esittää tyypillisen lankaleikatun EDM-eroosion päärakenneryhmät, jotka on esitetty selvyyden vuoksi yksinkertaistetussa kolmiulotteisessa asettelussa.

Tässä asettelussa lanka kelataan irti kelasta, pujotetaan yläohjaimen läpi, vedetään X-Y-työpöydällä pidetyn työkappaleen poikki ja kerätään alaohjaimen läpi kulkemisen jälkeen, kun taas CNC-ohjauspaneeli koordinoi akselin liikettä, purkausparametreja ja huuhtelupainetta reaaliajassa. Suuren kartiolangan EDM-erikodereissa ylä- ja alaohjainpäät voivat kumpikin heilahtaa itsenäisesti, mikä antaa langan kallistua kulmaan sen sijaan, että se pysyisi täysin pystysuorassa, ja tämä tuottaa kulmikkaita tai kartiomaisia ​​leikattuja seiniä suorien sijasta. Servotakaisinkytkentä säätää jatkuvasti pöydän syöttönopeutta, jotta langan ja työkappaleen välinen rako pysyy kapealla alueella, joka tarvitaan vakaaseen purkaukseen, mikä estää langan katkeamisen syvien tai monimutkaisten leikkausten yhteydessä.

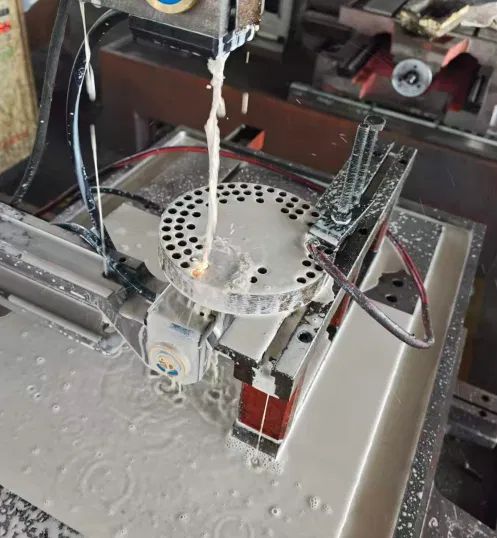

Dielektrinen neste tulvii leikkausvyöhykkeen aktiivisen langan eroosion aikana pitäen poistoraon huuhdeltuna ja jäähdytettynä.

Avaimen nouto: Itsenäinen ohjauspään nivel on rakenteellinen ominaisuus, joka erottaa suurikartiolangan EDM-erikooderit tavallisista pystyleikkauskoneista.

Sovellusskenaariot ja valintakriteerit

Lanka-EDM-erikooderit palvelevat työkalu- ja muottipajoja, muottien valmistajia, ilmailu- ja avaruusteollisuuden komponenttien toimittajia, lääkinnällisten laitteiden koneistajia ja leimausmuottivalmistajia, suurelta osin siksi, että nämä teollisuudenalat työskentelevät rutiininomaisesti karkaistujen metalliseosten kanssa ja vaativat tiukkoja mittatoleransseja, joita perinteinen jyrsintä ei aina voi taata. Esimerkiksi leimauskonepaja luottaa lankaleikattuun EDM-koneeseen, joka tuottaa lävistys- ja meistivälykset tasaisella, toistettavalla tarkkuudella pitkien tuotantoajojen aikana. Ilmailu- ja lääkealan toimittajat suosivat usein langan eroosiotyöstöä pienissä, geometrisesti monimutkaisissa osissa, joissa kosketuksettomalla leikkaustoiminnolla vältetään jännityksen aiheuttaminen ohuille osille.

Tyypillisten käyttötapausten vertaaminen vierekkäin

Arvioidessaan, mikä langan eroderin luokka sopii tietylle tuotantolinjalle, ostajat punnivat yleensä neljää tekijää: suurinta kartiokulmaa, jota osien piirustukset vaativat, tavoitepinnan viimeistelyastetta, hyväksyttävää sykliaikaa osaa kohden ja työkappaleen paksuuden vaihteluväliä, jota myymälä säännöllisesti käsittelee. Paja, joka sekoittaa sekä suoraseinäisiä että kartiomaisia ​​töitä, standardoi toisinaan suurikartiolangan EDM-eroderin, joten yksi konealusta voi kattaa molemmat työtyypit, mikä vähentää useiden erillisten koneiden tarvetta.

Avaimen nouto: kartiokyvyn, pinnan viimeistelyvaatimusten ja osan paksuuden sovittaminen koneluokkaan estää kalliit uudelleenkiinnitykset tai toissijaiset toiminnot.

Wire EDM -konesarjan yksityiskohtainen vertailu

Ennen kuin vertaat suorituskykyä visuaalisesti, se auttaa ymmärtämään, mikä erottaa nämä kolme koneperhettä käytännön tasolla. Keskinopeissa lankaleikkaus EDM-koneet käyttävät lankaa uudelleen useissa läpimenoissa, mikä tukee hienompaa viimeistelyleikkausta ensimmäisen karkean läpimenon jälkeen. Nopeat lanka-EDM-koneet syöttävät molybdeenilankaa yhteen jatkuvaan suuntaan suuremmilla kulkunopeuksilla, mikä suosii yksinkertaisempien kaksiulotteisten muotojen suorituskykyä. Suuren kartiolangan EDM-koneet lisäävät nivelletyt ohjauspäät ja pidennetyn akselin liikeradan, joten kulmikkaita seiniä voidaan valmistaa ilman toissijaista käsittelyä. Alla oleva tutkakaavio asettaa nämä kolme perhettä vierekkäin neljän ostajan useimmin arvioiman kriteerin perusteella.

Koneperheiden havainnollistava suhteellinen sijoittelu neljällä ostajan prioriteettikriteerillä (ei mitattuja laboratoriotietoja).

Kun kaaviota luetaan ulkopuolelta sisään, suuri kartiomainen perhe ulottuu kauimpana kartiokyvyn akselia pitkin, mikä kuvastaa sen tarkoitukseen rakennettua ohjauspään niveltä, kun taas sen pinnan viimeistely ja tarkkuustulokset ovat verrattavissa keskinopeiden perheeseen, koska molemmat käyttävät samanlaista monivaiheista viimeistelylogiikkaa. Suurinopeuksinen perhe ulottuu kauimpana leikkausnopeuden akselia pitkin, mutta se on lähempänä kartiomaisuuden keskustaa, mikä on johdonmukaista sen suunnittelun keskittymisen kanssa yksinkertaisiin, nopeisiin kaksiulotteisiin profiileihin kulman geometrian sijaan. Mikään kolmesta perheestä ei hallitse jokaista akselia kerralla, minkä vuoksi kaupat valitsevat niiden välillä todellisuudessa käyttämänsä osayhdistelmän perusteella sen sijaan, että oletetaan, että yksi koneluokka on yleisesti parempi. Työpaja, joka leikkaa enimmäkseen pystysuorien seinien meistämisosia, saa yleensä enemmän käytännön arvoa keskinopean tai suuren nopeuden kokoonpanon nopeuden ja viimeistelyn tasapainosta. Säännöllisesti suulakepuristusmuotteja tai kulmikkaita ilmailukanavia valmistava myymälä hyötyy enemmän suuren kartiomaisen kokoonpanon kartiomaisen akselin lujuudesta, vaikka sen toimintarytmi olisikin erilainen suorien seinämien töissä. Pintakäsittelyn laatuun kaikissa kolmessa perheessä vaikuttavat myös voimakkaasti langan halkaisija, viimeistelykertojen määrä ja dielektrisen nesteen kunto, ei pelkästään koneperhe. Tarkkuus riippuu myös servo-ohjauksen laadusta, konealustan lämpöstabiilisuudesta ja siitä, kuinka hyvin työpöytä säilyy ajan mittaan. Näiden vuorovaikutteisten muuttujien vuoksi tutkavertailua tulisi lukea lähtökohtana koneluokan kaventamiselle, ei korvaamaan aiotun työyhdistelmän tiettyjen osapiirustusten ja toleranssihuomautusten tarkastelua. Liikkeet, jotka käsittelevät aidosti sekalaista työmäärää, huomaavat toisinaan, että standardointi suurikartiolla alustalla ja pelkkä suoraseinäinen käyttö ei-kartiomaisille töille vähentää ylläpidettävien ja ohjelmoitavien konetyyppien kokonaismäärää.

Sarjatason ominaisuuksien vertailu

Kartiokulman lisäksi suuret kartiolangan erodereita verraavat liikkeet tarkastelevat usein, kuinka laaja kartioalue on tietyllä työkappaleen paksuudella, koska kapasiteetti yleensä kapenee materiaalin paksuntuessa. Alla oleva vaakasuuntainen pylväskaavio havainnollistaa tätä suhteellista sijoittelua käsitteellisellä tasolla ja näyttää, kuinka kartiomaisuus tyypillisesti laajenee siirtymällä keskinopeista kokoonpanoista kohti erityisiä suurikartioalustoja. Tämä esitetään yleisenä alan viitemallina eikä minkään yksittäisen konemallin eritelmänä. Ostajien on aina vahvistettava tarkat kartioalueet ja paksuusrajat tietyn koneen julkaistusta teknisistä tiedoista ennen ostopäätöksen tekemistä. Tästä huolimatta tässä esitetty suhteellinen järjestys heijastaa johdonmukaista kuviota EDM-eroosiomarkkinoilla.

Käsitteellinen vertailu suhteellisesta kartioalueen kapasiteetista eri langan EDM-erikooder-luokkien välillä (esimerkki, ei tuotespesifikaatio).

Avaimen nouto: suurikartiolangat EDM-erikooderit laajentavat käyttökelpoista kartioaluetta kauimpana, mutta oikea valinta riippuu silti liikkeen todellisesta osasekoituksesta.

Toimialan suunta: Automation käyttöönotto lanka-EDM-toiminnoissa

Konekategorioiden valinnan ohella kaupat punnitaan yhä enemmän, kuinka paljon automaatiota lanka-EDM-eroosioalusta tukee, koska valvomaton käyntiaika vaikuttaa suoraan myymälän kokonaiskapasiteettiin. Nykyaikaisten lankaleikkauskoneiden automatisointi voi sisältää automaattisen langan pujottamisen tauon jälkeen, ohjelmoitavat monivaiheiset viimeistelyrutiinit ja työn etävalvonnan. Nämä ominaisuudet vähentävät kuljettajan toimenpiteitä työvuoron aikana ja antavat yhden teknikon valvoa useita koneita samanaikaisesti. Alla oleva viivakaavio hahmottelee yleisen, havainnollistavan mallin siitä, kuinka automaatioon liittyvien ominaisuuksien käyttöönotto on kehittynyt lanka-EDM-laitteiden alalla suunnilleen viimeisen vuosikymmenen aikana. Se esitetään käsitteellisenä suuntauksena pikemminkin kuin yksittäisestä lähteestä peräisin olevana erityisenä mitattuna tilastona.

Käsitteellinen, havainnollistava trendi automaatioon liittyvien ominaisuuksien käyttöönotossa langallisen EDM-eroosioalustojen välillä ajan myötä.

Tässä esitetty nousukaltevuus heijastaa yleistä suuntaa eikä tarkkaa alan lukua, mutta se on linjassa kaavan kanssa, jonka monet työkaluhuoneen johtajat kuvailevat anekdoottisesti: automaatioominaisuudet, jotka olivat aiemmin valinnaisia ​​päivityksiä, sisältyvät nyt yleisesti keskitason ja korkeamman langan EDM-eroosiokokoonpanoihin. Erityisesti automaattinen langan pujotus on siirtynyt premium-ominaisuudesta lähes standardiin, koska se vähentää suoraan seisokkeja langan katkeamisen jälkeen pitkissä valvomattomissa leikkausjaksoissa. Ohjelmoitavat monivaiheiset viimeistelyrutiinit ovat myös helpommin saavutettavissa, jolloin käyttäjät voivat määrittää karkeat ja viimeistellyt siirrot kerran ja käyttää tätä logiikkaa uudelleen samanlaisissa osaperheissä ilman uudelleenohjelmointia joka kerta. Etävalvontakyky on kasvanut laajempien tehdasliitettävyyksien myötä, jolloin valvojat voivat tarkistaa sahauksen tilan kävelemättä myymälässä. Tämä ei poista tarvetta ammattitaitoisille käyttäjille, koska monimutkaisen kartiomaisen geometrian ohjelmointi ja purkauksen epävakauden diagnosointi vaativat silti käytännön asiantuntemusta. Automaatio muuttaa sen, kuinka paljon rutiinia, toistuvaa huomiota kone tarvitsee normaalin tuotantoajon aikana, jolloin käyttäjät voivat hallita useita koneita tai hoitaa arvokkaampia ohjelmointitehtäviä. Liikkeet, jotka arvioivat uutta lankaleikattua EDM-konehankintaa, kysyvät yhä useammin erityisesti näistä automaatioominaisuuksista perinteisten kartiovalikoimaa ja pinnan viimeistelylaatua koskevien kysymysten ohella. Automaatiokykyä kannattaa punnita yhtä vakavasti kuin raakaleikkausnopeutta, jotta myymälän suunnittelukapasiteettia voidaan suunnitella tuleville vuosille eikä vain seuraavalle työlle. Tämä pätee erityisesti liikkeisiin, joissa valot ovat sammuneet tai pidennetyt valvomattomat työvuorot, joissa tuntikausia käsittelemättä jäänyt johdinkatkos maksaa paljon enemmän kuin sama tapahtuma henkilötyövuoron aikana. Loppujen lopuksi automaation käyttöönottotrendit vahvistavat laajempaa seikkaa, joka on jo esitetty yllä olevissa vertailuosissa: koneen valinnan tulee heijastaa sitä, miten laitteita todella käytetään päivittäin, ei vain sen päämäärittelyjä.

Avaimen nouto: automaatioominaisuudet, kuten automaattinen lankojen pujotus, ovat siirtyneet valinnaisista lisävarusteista käytännöllisiksi odotuksiksi nykyaikaisilla EDM-erikoisalustoilla.

Sopiva lanka-EDM-konevalinta sovellukseesi

Oikean lanka-EDM-koneen valinta riippuu muustakin kuin pelkästä leikkausnopeudesta tai ostohinnasta. Parhaiten sopivan kokoonpanon tulee vastata työkappaleen materiaalia, vaadittua mittatarkkuutta, kappaleen geometriaa, odotettua tuotantomäärää ja liikkeen pidemmän aikavälin valmistustavoitteita. Eri toimialat ja usein erilaiset työt saman liikkeen sisällä vaativat erilaisia ​​lanka-EDM-konfiguraatioita, minkä vuoksi ennen ostopäätöksen tekemistä kannattaa käydä läpi, miten tietty sovellus kartoittaa takaisin edellä jo vertailtuihin koneperheisiin.

Tarkkuusmuottien valmistus: Valitse keskinopeuksinen lanka-EDM

Muottien valmistajille, jotka tuottavat tarkkuusteriä, meistiä, meistiä ja muita monimutkaisia työkalukomponentteja, keskinopeuksinen lanka-EDM-kone on yleensä suositeltava lähtökohta. Keskinopeissa lanka-EDM-koneet käyttävät useita leikkauskertoja tasapainottaakseen koneistustehokkuutta vahvan pinnan viimeistelyn ja mittatarkkuuden kanssa, mikä on täsmälleen tasapainotarkkuuden muottityön vaatimuksia. Tämä lähestymistapa sopii liikkeisiin, joissa asiakkaat odottavat vakaata tarkkuutta, vähemmän loppupään kiillotustyötä ja tasaista koneistuslaatua tuotantojaksosta toiseen.

Tyypillisiä sovelluksia ovat:

• Tarkkuus molds
• Leimaus kuolee
• Muoviset ruiskuvalumuottien komponentit
• Korkean toleranssin mekaaniset osat
• Kovametallin ja karkaistujen terästen työstö

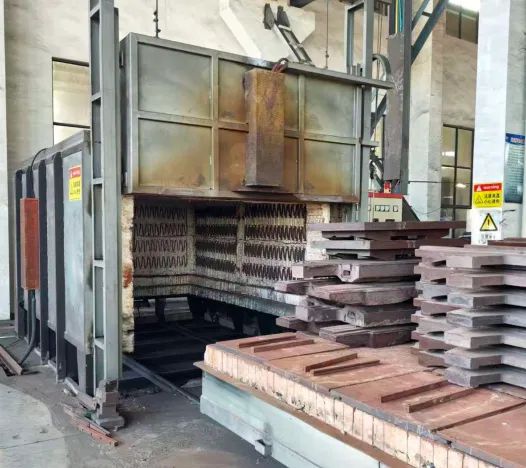

Karkaistu työkaluteräslevy, joka on lavastettu lämpökäsittelyn jälkeen, sellaisen materiaalin tyyppinen keskinopeus lanka EDM, jota käytetään säännöllisesti viimeistelyyn lähelle toleranssia.

POOSN PSC -sarja Keskinopeuksiset lanka-EDM-koneet on suunniteltu liikkeille, jotka tarvitsevat korkeampaa koneistuslaatua ja vakaata, toistettavaa suorituskykyä tarkkuusvalmistusympäristöissä, mikä laajentaa aiemmin tässä artikkelissa sarjavertailussa jo esitettyä keskinopeuksien valikoimaa.

Keskinopeiden lankojen EDM-koneen pintakäsittelyä ei pystytä korjaamaan yksin kone; se muodostuu suurelta osin sen mukaan, kuinka monta viimeistelyajoa ohjelmoidaan ensimmäisen karkean leikkauksen jälkeen. Jokainen lisäajo poistaa ohuemman materiaalikerroksen pienemmällä purkausenergialla, mikä tasoittaa asteittain uurteen seinämää ja tiukentaa saavutettavaa toleranssia. Tämä monivaihelogiikka on keskeinen syy siihen, miksi keskinopeita alustoja suositaan tarkkuusmuotti- ja stanssaustyössä yksivaiheisen nopean leikkauksen sijaan. Alla oleva sarakekaavio havainnollistaa käsitteellisellä tasolla, kuinka pinnan karheus tyypillisesti suuntautuu alaspäin, kun lisää viimeistelyjälkiä lisätään monivaiheiseen EDM-kokoonpanoon. Se esitetään havainnollistavana kuviona, joka heijastaa yleistä monivaiheista EDM-käyttäytymistä eikä taattua tulosta millekään tietylle koneelle, materiaalille tai langan halkaisijalle.

Käsitteellinen pinnan karheustrendi peräkkäisten läpivientien välillä monipäästöisen langan EDM-asetuksella (yleinen vertailualue, ei kiinteä spesifikaatio).

Kun luetaan kaaviota vasemmalta oikealle, ensimmäinen palkki edustaa karkeaa leikkauskulkua, joka asettaa materiaalin poistonopeuden etusijalle pinnan laadun suhteen ja jättää tyypillisesti suhteellisen karkean uurreseinän. Toinen palkki heijastaa ensimmäistä viimeistelyä, jossa purkausenergia vähenee ja lanka leikkaa ohuen pintakerroksen karkean leikkauksen jättämän mittavirheen korjaamiseksi. Kolmas ja neljäs pylväs edustavat lisäviimeistelyä tai kuorimista, joista kumpikin poistaa asteittain vähemmän materiaalia asteittain hellävaraisemmilla purkausasetuksilla, minkä vuoksi pinnan karheus jatkaa laskuaan, mutta pienemmillä parannuksilla jokaisessa vaiheessa. Tämä malli on juuri se syy, miksi tarkkuusmuotti- ja muottipajat nojaavat keskinopeisiin lankojen EDM-kokoonpanoihin, jotka tukevat langan uudelleenkäyttöä useissa läpiviennissä, sen sijaan, että yksivaiheinen nopea asennus soveltuu paremmin karkeammille kaksiulotteisille profiileille. Kompromissi on sykliaika: jokainen ylimääräinen viimeistelyvaihe lisää työstöminuutteja, joten kaupat lopettavat yleensä lisäysten lisäämisen, kun osa saavuttaa piirustuksen vaatiman toleranssin ja viimeistelyasteen sen sijaan, että aina suoritettaisiin enimmäismäärä ajoja. Langan halkaisija, dielektrisen nesteen kunto ja työkappaleen materiaali vaikuttavat kaikki tarkasti siihen, mihin kukin tanko osuu, joten tässä näytetyt arvot tulee lukea yleiseksi viitealueeksi eikä tietyn koneen kiinteisiin spesifikaatioihin. Paksumpi tai kovempi työkappalemateriaali tarvitsee yleensä enemmän ajoja saman viimeistelyasteen saavuttamiseksi kuin ohuempi tai pehmeämpi osa. Liikkeet, jotka tuottavat muovisia ruiskumuottikomponentteja, joissa on tiukat erotusviivatoleranssit, esimerkiksi ohjelmoivat usein kolme tai useampia viimeistelyvaiheita nimenomaan, koska loppupään kiillotusaika on kallista ja parempi leikattu viimeistely vähentää manuaalista työtä. Kovametallien ja karkaistujen työkaluterästen työstö noudattaa samanlaista logiikkaa, koska nämä kovemmat materiaalit voivat olla herkempiä purkausenergialle ja hyötyä hellävaraisemmasta, asteittaisesta viimeistelystä. Suuren toleranssin mekaaniset osat, jotka on tarkoitettu tiukasti sovitettaviin kokoonpanoihin, yleensä oikeuttavat ylimääräisen läpimenomäärän, koska mittojen yhtenäisyys vaikuttaa suoraan loppupään kokoonpanon saantoon. Loppujen lopuksi keskinopean lanka-EDM-koneeseen ohjelmoitu ajokertojen määrä on käytännöllinen vipukäyttäjät säätelevät työtehtävältä tasapainottaakseen osan vaatiman viimeistelyasteen tuotantoaikataulun sallimaan sykliaikaan.

Avaimen nouto: tarkkuusmuottityö viittaa yleensä keskinopeisiin lankojen EDM-koneisiin, ja monivaiheinen ohjelmointi, ei kone yksin, on se, mikä lopulta tarjoaa tämän työn vaatiman tiukan toleranssin ja viimeistelyn.

Huolto-ohjeet koneen pitkäaikaiseen luotettavuuteen

Johdonmukainen huolto mahdollistaa sen, että lanka EDM-eroosio säilyttää paikannustarkkuutensa tuotantovuosien ajan, eikä vain ensimmäisten kuukausien aikana myymälässä. Dielektrisen nesteen kunto ansaitsee erityistä huomiota, koska saastunut tai tyhjentynyt neste vaikuttaa suoraan purkauksen vakauteen, pinnan viimeistelyn laatuun ja langan kulutukseen. Vaijeriohjaimet ja kosketuspisteet kuluvat vähitellen jatkuvan langan liikkeen seurauksena, joten määräaikaistarkastukset havaitsevat vaihtotarpeet ennen kuin ne näkyvät epäjohdonmukaisena leikkauslaaduna tai odottamattomina langan katkeamisina. Työpöydän kiskot ja kuularuuvit vaativat myös säännöllistä puhdistusta ja voitelua, koska näille alueille kerääntynyt roska on yleinen, estettävissä oleva syy tarkkuuden asteittaiseen ajautumiseen.

Alla oleva kaavio erittelee sen, missä rutiinihuoltoaika yleensä kuluu lankaleikatun EDM-koneen huoltoon. Tämä perustuu liikkeen yleiseen käytäntöön pikemminkin kuin tiettyyn ajoitettuun tutkimukseen, jotta kaupat voivat suunnitella huoltoaikatauluja useimmin huomiota vaativille alueille.

Yleinen rutiinihuoltoajan jakaminen yleisten tehtäväluokkien kesken (havainnollistava myymäläkäytäntö).

Dielektrisen nesteen ja suodattimen huolto vaatii jatkuvasti suurimman osan rutiinihuoltohuollosta, mikä heijastaa sitä, kuinka suoraan nesteen puhtaus vaikuttaa kaikkiin koneen tekemiin leikkauksiin. Kun suodatus jätetään huomiotta, kuluneet hiukkaset kierrättävät säiliön läpi ja voivat aiheuttaa epäjohdonmukaista purkamiskäyttäytymistä, joka näkyy epätasaisena pinnana tai selittämättömänä johto katkeaa kesken työn. Langanohjain ja kireyden tarkastus ovat toisella sijalla, koska nämä komponentit kärsivät jatkuvasta mekaanisesta kulumisesta vaijerin liikenteestä ja vaikuttavat suoraan paikannustarkkuuteen leikkausradalla. Sähkökoskettimen ja langansyötön tarkastuksella on merkitystä, koska heikentyneet koskettimet aiheuttavat vastuksen vaihtelua, joka voi horjuttaa purkauksen ajoitusta, erityisesti pidemmillä vartioimattomilla ajoilla. Sängyn ja kiskon puhdistuksella, vaikka tyypillinen aikaosuus on pienempi, on pitkällä aikavälillä suuri vaikutus koneen tarkkuuteen, koska näille alueille kerääntynyt roska aiheuttaa pikemminkin hidasta, vaikeasti diagnosoitavaa paikannusvirhettä kuin ilmeistä vikaa. Ohjelmisto- ja kalibrointitarkistukset täydentävät luetteloa ja ovat tyypillisesti nopeimpia viidestä kategoriasta, mutta niiden ohittaminen pitkiä aikoja voi mahdollistaa pienten offset-virheiden lisääntymisen monissa töissä. Liikkeet, jotka rakentavat huoltokalenterin tämän yleisen jaon ympärille, yleensä havaitsevat kehittyvät ongelmat ennen tuotannon keskeyttämistä sen sijaan, että ne reagoisivat vasta johdon katkeamisen tai hylätyn osan paljastamisen jälkeen. On syytä huomata, että kuhunkin kategoriaan käytetty todellinen aika vaihtelee myymäläympäristön, veden laadun, työtaakan intensiteetin ja sen mukaan, kuinka monta tuntia viikossa kone käy. Lähes jatkuvaa monivuorotuotantoa harjoittavan liikkeen on yleensä huollettava dielektristä nestettä ja suodattimia useammin kuin tässä esitetty yleinen kuvio antaa ymmärtää. Dokumentoidun huoltolokin yhdistäminen valmistajan suosittelemiin huoltoväleihin antaa luotettavimman perustan aikataululle sen sijaan, että luottaisi vain kiinteään kalenteripäivään. Paikannustarkkuuden testaus käyttöönoton yhteydessä ja ajoittain sen jälkeen on edelleen yksi suoriimmista tavoista varmistaa, ettei kertynyt kuluminen ole alkanut vaikuttaa osien laatuun.

Avaimen nouto: dielektrisen nesteen hallinta ja langanohjaimen tarkastus yhdessä muodostavat yli puolet rutiinilangan EDM-eroder-huoltohuollosta, ja jommankumman laiminlyönti on yleinen vältettävissä olevien seisokkien lähde.

Luotettavan lanka-EDM-eroder-valmistajan valitseminen

Arvioidessaan lanka-EDM-eröderin valmistajaa tai toimittajaa, kaupat yleensä tarkastelevat teknisten tietojen lisäksi, miten kone on suunniteltu, testattu ja tuettu oston jälkeen. Valmistusprosessin johdonmukaisuudella on tässä väliä, koska kaksi saman nimellismääritelmän mukaan rakennettua konetta voivat käyttäytyä kentällä eri tavalla, jos paikannustarkkuutta ei varmennettu jokaisessa yksikössä ennen sen lähettämistä. Valmistaja, jolla on omat tutkimus-, kehitys- ja tuotantokapasiteetit, on usein paremmassa asemassa langansyötön ohjauksen, ohjauspään nivelen ja ohjausohjelmiston parantamiseksi peräkkäisten tuotesukupolvien aikana sen sijaan, että se luottaisi kokonaan kolmannen osapuolen alijärjestelmiin.

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd on yksi esimerkki tällaisen keskittyneen erikoistumisen ympärille rakennetusta valmistajasta, jolla on vuosien kokemus keskittynyt erityisesti sähköpurkauskoneistukseen ja erityisiin prosessointilaitteisiin. Yrityksen tuotevalikoima kattaa tässä artikkelissa käsitellyt luokat: PS-C- ja DK77-BC-sarjat kattavat keskinopeiden langankatkaisutarpeiden, DK77-A- ja DK77-B-sarjat nopeita langankatkaisusovelluksia ja DK77-D-sarja on suunniteltu suurten kartioiden katkaisutöihin. Jokainen yrityksen valmistama työstökone käy läpi paikannustarkkuustestauksen ennen tehtaalta lähtöä, mikä heijastaa aiemmin tässä artikkelissa esitettyä laajempaa alan näkemystä siitä, miksi tarkkuusvarmennus on tärkeää pitkän aikavälin luotettavuuden kannalta. Yrityksen tuotteita jaetaan valtakunnallisesti, ja valitut mallit tavoittavat asiakkaat kaikkialla Kaakkois-Aasiassa, Länsi-Aasiassa, Euroopassa ja Amerikassa, mikä antaa sille kokemusta langan EDM-erikoodereiden tukemisesta useissa käyttöympäristöissä ja osasovelluksissa.

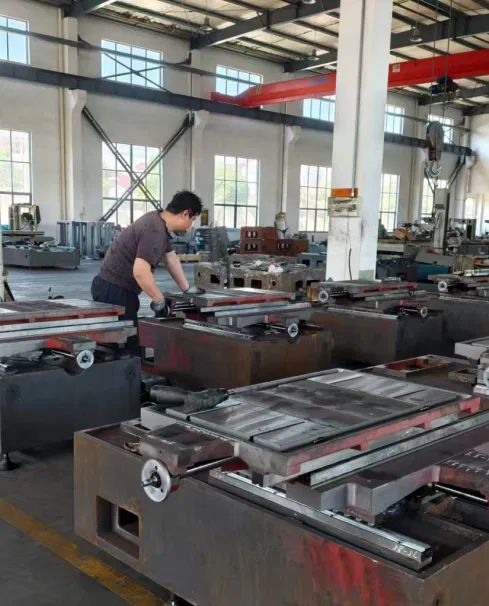

Konepäntien asennus ja tarkastaminen tuotantokerroksessa ennen lopullista kokoonpanoa ja tarkkuustestausta.

Tavarantoimittajia vertaileville kaupoille tällainen keskittynyt tuotevalikoima, joka kattaa keskinopeiden, suurten nopeuksien ja suuren kartioluokan tuotevalikoiman yhden valmistajan alaisuudessa, voi yksinkertaistaa hankintaa kaupoissa, jotka odottavat osavalikoimansa kehittyvän ajan myötä. Lanka-EDM-eroosiolaitteen valmistaja, joka toimii myös tukkukauppiaana tai jakelijoiden toimittajana, hyötyy palautteesta laajemmalta asennettujen koneiden pohjalta, mikä puolestaan ​​voi olla tietoinen jatkuvasta tuotekehityksestä. Liikkeiden, jotka arvioivat mitä tahansa lanka-EDM-laitteiden toimittajaa, tulisi kysyä erityisesti paikannustarkkuuden testausmenettelyistä, koska tällä yksittäisellä laadunvalvontavaiheella on suuri vaikutus siihen, kuinka tasaisesti kone toimii, kun se saavuttaa myymälän.

Kuinka valita oikea lanka-EDM-kone sovellukseesi? Oikean lanka-EDM-koneen valinta riippuu muustakin kuin leikkausnopeudesta tai koneen hinnasta. Ihanteellisen kokoonpanon tulee vastata työkappaleen materiaalia, vaadittua tarkkuutta, osan geometriaa, tuotantomäärää ja pitkän aikavälin valmistustavoitteita. Eri toimialat ja sovellukset vaativat erilaisia ​​Wire EDM -ratkaisuja, minkä vuoksi konesarjojen erojen ymmärtäminen on välttämätöntä ennen ostopäätöstä. Tarkkuusmuottien valmistukseen: Valitse keskinopeuksinen lanka-EDM Muottien valmistajille, jotka tuottavat tarkkuusteriä, meistiä, meistiä ja monimutkaisia ​​työkalukomponentteja, keskinopeuksinen lanka-EDM-kone on yleensä suositeltava valinta. Keskinopeissa Wire EDM-koneissa käytetään useita leikkauskertoja tasapainottaakseen koneistustehokkuutta erinomaisen pinnan viimeistelyn ja mittatarkkuuden kanssa. Ne soveltuvat sovelluksiin, joissa asiakkaat vaativat vakaata tarkkuutta, vähemmän kiillotustyötä ja tasaista koneistuslaatua. Tyypillisiä käyttökohteita ovat: · Tarkkuusmuotit · Leimausmuotit · Muoviset ruiskumuottikomponentit · Korkean toleranssin mekaaniset osat · Kovametallien ja karkaistujen terästen työstö POOSN PSC -sarjan keskinopeiden lanka-EDM-koneet on suunniteltu asiakkaille, jotka tarvitsevat korkeampaa koneistuslaatua ja vakaata suorituskykyä tarkkuusvalmistusympäristöissä.
