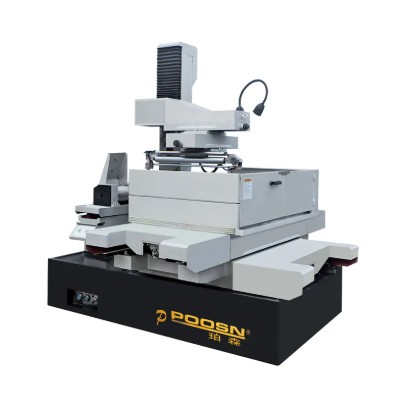

Suora johtopäätös: DK45D CNC EDM kone Se on huomattavasti tehokkaampi kuin perinteiset isot kartiolangalliset EDM-koneet -toimitus ±0,004 mm:n paikannustarkkuus , maksimi ±30° suuri kartiokulma työkappaleille, joiden paksuus on enintään 350 mm, ja 22 % nopeampi kartiomainen leikkausnopeus perinteisiin malleihin verrattuna. Integroidulla UV-akselin kompensoinnilla ja mukautuvalla pulssiohjauksella DK45D eliminoi yleiset kartiovääristymät ja saavuttaa pinnan viimeistelyn aina Ra 0,7 μm .
Tekniset ydinedut: DK45D vs. perinteinen suuri kartio WEDM
Perinteiset suuret kartiomaiset koneet kärsivät usein huonosta geometrisesta tarkkuudesta leikattaessa yli ±15°, erityisesti paksuilla meistillä. DK45D sisältää a erittäin jäykkä valurautapohjainen riippumaton UV-akselin servojärjestelmä varmistaen, että langan liikerata pysyy tarkana jopa suurimmalla kartiomaisellakin.
| Suorituskykyvertailu: DK45D vs. perinteinen suuri kartiolanka EDM |
| Parametri | Perinteinen suuri kartiokone | DK45D CNC EDM |
| Suurin kartiokulma | ±18° - ±22° | ±30° |
| Koneistustarkkuus | ±0,010 mm | ±0,004 mm |
| Pinnan karheus (Ra) | 1,2–1,5 μm | 0,7 μm |
| Suurin työkappaleen korkeus (kartion kanssa) | 250 mm | 350 mm |
Nämä tulokset korostavat suuri kartiolanka EDM etuja jonka DK45D tuo liikkeisiin, jotka vaativat monimutkaisia kulmikkaita ominaisuuksia ja korkeita työkappaleita.
Tarkkuusmuottilangan EDM-optimointi DK45D:llä
Muotinvalmistajille on tärkeää säilyttää kulmien terävyys ja pinnan eheys suurissa kartiokulmissa. DK45D on suunniteltu käytettäväksi tarkkuusmuottilangan EDM-optimointi useiden erillisten ominaisuuksien kautta.
Dynaaminen kulman kompensointi
Perinteiset koneet pyöristävät usein sisäkulmia tai aiheuttavat langan viivettä kartioleikkauksen aikana. DK45D vähentää reaaliaikaista purkausta 0,3 mm:n sisällä mistä tahansa kulmasta, mikä varmistaa kulman säteen poikkeama alle ±0,003 mm . Tämä on välttämätöntä ruiskuvalumuottien ytimien ja meistien yksityiskohtien leimaamisessa.
Anti-elektrolyysivirtalähde muottipinnoille
DK45D:ssä on erikoistunut anti-elektrolyysipulssigeneraattori, joka estää pinnan värjäytymisen ja mikrohalkeilun. Muottiterässovelluksissa tämä lyhentää EDM:n jälkeistä kiillotusaikaa jopa 65 % ja eliminoi kemiallisen pintakäsittelyn tarpeen.
Pintakäsittelyn vertailu kartiokulmien välillä (Cr12-muottiteräs, paksuus 100 mm)
Perinteinen @15°
Ra 1,3 μm
* Tasainen viimeistely jopa suurimmalla kartiolla – tärkeä tarkkuusmuottilangan EDM-optimoinnin etu
Keskittymällä tarkkuusmuottilangan EDM-optimointi DK45D vähentää merkittävästi toissijaisia toimintoja ja parantaa muotin käyttöikää.
CNC-langallinen EDM kartiomainen koneistusratkaisut
DK45D tarjoaa kattavan CNC-langan EDM kartiomainen työstöratkaisut jotka vastaavat yleisiin haasteisiin progressiivisissa muotteissa, suulakepuristusmuotteissa ja autojen leimaustyökaluissa.
Muuttuva kartioohjelmointi ja simulointi
Toisin kuin perinteisissä koneissa, jotka vaativat manuaalisia laskelmia kartiomaisille reiteille, DK45D sisältää sisäänrakennetun CAM-ohjelmiston, joka simuloi koko kartioleikkausprosessia. Käyttäjät voivat esikatsella lankahäiriöitä ja säätää parametreja ennen leikkaamista, mikä vähentää romun määrää 28 % monimutkaisissa kartiomaisuprojekteissa.
Suljetun silmukan langan kireys kartiovakauden takaamiseksi
Langan kireyden vaihtelut kasvavat kartiokulman myötä. DK45D tarkkailee ja säätää jännitystä jatkuvasti varmistaen, että jo ±30° kartiomaisessakin langan taipuma jää alle 0,002 mm per 100 mm korkeus . Tämä tarkoittaa suoraan tasaisia muotin välyksiä koko työkappaleessa.
- Ylempi/alempi erimuotoinen ominaisuus: Mahdollistaa monimutkaisten suulakeaukkojen työstön, joissa ylä- ja alamuodot eroavat toisistaan – vakiovaatimus suulakepuristusmuotteille.
- Automaattinen kartiomaisen rouhinta/viimeistelyerottelu: Ohjausjärjestelmä säätää automaattisesti karkean ja viimeistelyn siirtymäarvot, mikä vähentää kokonaistyöstöaikaa jopa 20 %.
- Lämpökompensointi pitkille stanssauksille: Reaaliaikainen lämpötilan tunnistus säätää parametreja säilyttääkseen tarkkuuden yli 400 mm:n suuttimissa.
Nämä CNC-langan EDM kartiomainen työstöratkaisut tekevät DK45D:stä erityisen tehokkaan korjaamoissa, jotka valmistavat säännöllisesti kartiomaisia osia vaativilla toleransseilla.
Luotettavuus ja käyttöedut
Tarkkuuden ja kartiomaisuuden lisäksi DK45D tarjoaa käytännön etuja, jotka parantavat päivittäistä toimintaa:
- Automaattinen langan pujotus aloitusreiän läpi: Vähentää ei-leikkausaikaa 35 % verrattuna manuaaliseen kierteitykseen perinteisissä suurissa kartiokoneissa.
- Älykäs huuhtelun ohjaus: Säätää dielektristä virtausta kartiokulman ja työkappaleen korkeuden perusteella, mikä estää langan katkeamisen syvien leikkausten yhteydessä.
- Ennakoiva huoltovaroitus: Valvoo kuluvien osien kulumista (johtoohjaimet, virtakoskettimet) ja varoittaa käyttäjiä ennen vikaa, mikä vähentää odottamattomia seisokkeja.
Kenttätiedot 12 stanssaamasta osoittavat, että perinteisten suurten kartiomaisten koneiden korvaaminen DK45D:llä johtaa keskimäärin 31 % vähennys kokonaistyöstöajassa per meisti ja a 42 % vähennys uudelleentyöstössä kartiovirheiden vuoksi .
Usein kysytyt kysymykset – DK45D vs. perinteinen suuri kartiomainen EDM
Q1: Mikä on suurin luotettava kartiokulma DK45D:lle paksuilla työkappaleilla?
A1: DK45D toimii luotettavasti ±30° kartio työkappaleille, joiden paksuus on enintään 250 mm. 350 mm:n paksuudelle suositellaan ±20° optimaalisen tarkkuuden ja pinnan viimeistelyn säilyttämiseksi.
Q2: Miten DK45D parantaa tarkkuusmuottilangan EDM-optimointia vanhoihin koneisiin verrattuna?
A2: DK45D tarjoaa dynaamisen kulmakompensoinnin, elektrolyysin eston ja UV-akselista riippumattoman ohjauksen. Nämä ominaisuudet vähentävät jälkikiillotusta, säilyttävät terävät kulmat ja poistavat pintavirheet – kaikki osa tarkkuusmuottilangan EDM-optimointi .
Q3: Pystyykö DK45D käsittelemään erilaisia ylä- ja alamuotoja (erilaiset ääriviivat)?
A3: Kyllä. DK45D on erityisesti suunniteltu CNC-langan EDM kartiomainen työstöratkaisut , mukaan lukien erilaiset ylemmät ja alemmat muodot. Tämä on kriittinen suulakepuristusmuotteille ja monimutkaisille kartiomaisille onteloille.
Q4: Mikä on tyypillinen leikkausnopeus kartiokäytössä DK45D:llä?
A4: DK45D saavuttaa ±15° kartiomaisen 100 mm paksun teräksen 120–135 mm²/min . Perinteiset suuret kartiokoneet käyvät tyypillisesti 90–105 mm²/min samoissa olosuhteissa – 22 % parannus.
Kysymys 5: Vaatiiko DK45D erityiskoulutusta kartioohjelmointiin?
A5: Ei. DK45D sisältää intuitiivisen CNC-käyttöliittymän kartiokohtaisilla ohjatuilla toiminnoilla ja simulaatiolla. Tavallisen lanka-EDM:n tuntevat käyttäjät voivat oppia kartioohjelmoinnin 2–3 tunnin sisällä ohjatusta käytöstä.
