Mikä tekee DKD Suuri leikkauskartio WEDM:stä läpimurron tarkkuuskoneistuksessa?

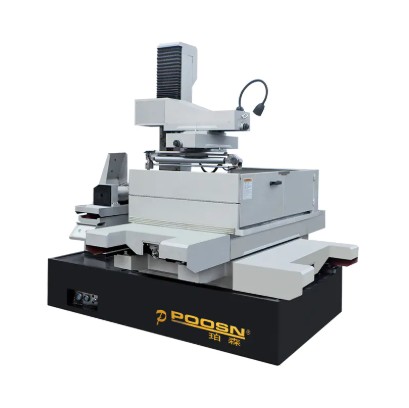

The DKD Suuri leikkaus kartiolanka EDM on läpimurto tarkkuustyöstössä, koska se laajentaa perusteellisesti sitä, mitä lankapurkauskoneistus voi saavuttaa yhdellä asennuksella. Se saavuttaa jopa ±45°:n kartiokulmat yli 500 mm:n työkappaleissa, säilyttää paikannustarkkuuden ±0,003 mm:n sisällä yli 3 000 kg:n työkuormilla ja vähentää langan katkeamista jopa 60 % mukautuvan purkausohjauksen ansiosta. — ominaisuuksia, joita mikään perinteinen WEDM-kone ei voi toistaa samanaikaisesti. Valmistajille, jotka työskentelevät ilmailu-, raskaiden meistien valmistuksessa, suulakepuristustyökaluissa ja suurikokoisten muottien tuotannossa, tämä kone ei vain paranna olemassa olevia ratkaisuja. Se tekee aiemmin mahdottomista geometrioista ja työkappalemittauksista valmistettaviksi tinkimättä mittojen eheydestä tai pinnan laadusta.

Tämän merkitystä ei voi yliarvioida. Tarkkuustyöstö on jo pitkään kohdannut perustavanlaatuisen kompromissin: mitä suurempi ja geometrisesti monimutkaisempi työkappale on, sitä vaikeampaa on pitää mikronitason toleranssit. WEDM-tekniikka on historiallisesti rajoittunut pienempiin, ohuempiin työkappaleisiin, joilla on vaatimattomat kartiovaatimukset. DKD-kone rikkoo tämän kompromissin suunnittelemalla jokaisen osajärjestelmän – koneen alustan, UV-akselin langanohjaimen, huuhtelupiirin, pulssigeneraattorin ja CNC-ohjauksen – suuren, kartion tarkkuusleikkauksen erityisvaatimusten mukaisesti. Tuloksena on kone, joka tarjoaa hienolanka-EDM-luokan tarkkuuden mittakaavassa, joka on aiemmin liitetty paljon raaempiin leikkausmenetelmiin.

Tässä artikkelissa tarkastellaan kaikkia teknisiä ja käytännöllisiä ulottuvuuksia, jotka tekevät DKD Large Cutting Taper WEDM:stä todellisen suunnittelun läpimurron. Se kattaa koneen rakennesuunnittelun, kartioleikkausjärjestelmän, ohjausälyn, huuhtelutekniikan, langanhallinnan, sovellusten soveltuvuuden ja omistamisen kokonaiskustannukset – kaikkialla tarkat tiedot ja tuotantoesimerkit.

Ydinongelma: Miksi suurikartioinen WEDM on aina ollut vaikeaa

Jotta voisimme arvostaa DKD-koneen saavutuksia, on syytä ymmärtää tekniset haasteet, jotka tekivät suurikartioista WEDM:stä niin vaikean niin pitkään. Wire EDM toimii syöpymällä sähköä johtavaa materiaalia käyttämällä ohjattuja sähköpurkauksia ohuen lankaelektrodin ja työkappaleen välillä. Lanka ei kosketa työkappaletta suoraan - sen erottaa pieni rako, joka on täytetty dielektrisellä nesteellä, ja materiaalin poisto tapahtuu nopeiden, tarkasti ajoitettujen sähköpulssien vapauttaman energian avulla.

Kun lankaa pidetään täysin pystysuorassa, tämä prosessi on hyvin ymmärrettävä ja hyvin hallittavissa. Purkausrako on tasainen langan pituudella, huuhtelu on symmetristä ja leikkausgeometria ennakoitavissa. Mutta kun lankaa kallistetaan kartion leikkaamiseksi, kaikki muuttuu. Raon geometria muuttuu epäsymmetriseksi – langan tulo- ja lähtökohta ovat vaakasuorassa poikkeamassa, joskus kymmeniä millimetrejä korkeissa työkappaleissa. Purkaus jakautuu kaltevaa lankaa pitkin epätasaiseksi. Huuhtelutehokkuus laskee jyrkästi, koska dielektristä nestettä ei voida ohjata tasaisesti kulmassa olevalle leikkausalueelle. Langan kireyttä on vaikeampi ylläpitää, koska langan reitti muuttaa muotoaan kartiokulman muuttuessa ääriviivausoperaatioiden aikana.

100 mm korkeassa työkappaleessa 15° kartio muodostaa noin 27 mm:n vaakasuoran siirtymän langan tulon ja ulostulon välille. Se on hallittavissa. Työkappaleessa, joka on 500 mm korkea ja kartio 30°, vaakasuuntainen siirtymä lähestyy 290 mm. Siinä mittakaavassa ongelmat lisääntyvät dramaattisesti. Lanka kumartuu oman jännitysepäsymmetriansa alaisena. Purkaus keskittyy langan keskikohtaan sen sijaan, että se jakautuisi tasaisesti. Suuttimiin kohdistettu huuhtelupaine tuskin saavuttaa leikkausalueen keskustan. Pinnan viimeistely heikkenee, geometrinen tarkkuus kärsii ja langan katkeamisnopeus nousee.

Tästä syystä useimmilla WEDM-valmistajilla on historiallisesti rajoitettu kartiokyky vaatimattomiin kulmiin – tyypillisesti ±3° - ±15° – ja kohtalaisiin työkappaleen korkeuksiin. Näiden rajojen ylittäminen tavallisella koneella johtaa arvaamattomiin tuloksiin: mittavirheitä, karkeaa pintakäsittelyä, toistuvia langankatkoja ja uudelleen leikattuja kerroksia, jotka ovat riittävän paksuja vaarantamaan kriittisten osien väsymissuorituskyvyn. DKD Large Cutting Taper WEDM on suunniteltu erityisesti ratkaisemaan nämä ongelmat, ei asteittain parantamalla, vaan suunnittelemalla kone alusta alkaen uudelleen suuren kartiomaisen leikkauksen vaatimusten mukaisesti.

Rakennepohja: konekanta ja runkotekniikka

Tarkkuustyöstö alkaa koneen rakenneperustasta. Kaikki tärinä, lämpölaajeneminen tai mekaaninen taipuma koneen rungossa muuttuu suoraan asentovirheeksi leikkauslangassa. Tämä on erityisen tärkeää raskaiden työkappaleiden suuren kartiomaisen leikkaamisen yhteydessä, koska leikkausvoimat – vaikka ne ovatkin absoluuttisesti pieniä jyrsintään tai hiontaan verrattuna – vaikuttavat epäsymmetrisesti koneen leveässä työstöverhossa luoden momentteja, joita tavalliset valurautarungot eivät kestä riittävästi.

DKD-kone käyttää a graniitti-komposiitti koneen pohja joka tarjoaa useita merkittäviä etuja tavanomaiseen valurautarakenteeseen verrattuna. Graniittikomposiitin ominaisvaimennuskerroin on noin 8-10 kertaa suurempi kuin valuraudalla, mikä tarkoittaa, että työpajan lattiasta, lähellä olevista koneista tai koneen omista servokäytöistä tuleva tärinä imeytyy paljon nopeammin sen sijaan, että se resonoisi rakenteen läpi ja näkyisi pinnan aaltoiluna valmiissa kappaleessa.

Lämpöstabiilisuus on yhtä tärkeää. Valuraudan lämpölaajenemiskerroin on noin 11 µm/m·°C. Yli 1 000 mm:n koneen akselilla vain 1 °C lämpötilanmuutos tuottaa 11 µm laajenemisen – yli kolme kertaa koneen ilmoittaman paikannustarkkuuden. Graniittikomposiitin lämpölaajenemiskerroin on noin 5–6 µm/m·°C, noin puolet valuraudan lämpölaajenemiskerroin, mikä tarkoittaa, että lämpöpoikkeama tyypillisissä konepajan lämpötilan vaihteluissa pienenee suhteellisesti. Koneen CNC sisältää myös lämpökompensointialgoritmeja, jotka valvovat lämpötilaa useissa koneen rakenteen pisteissä ja tekevät reaaliaikaisia ​​korjauksia akselien paikoille, mikä vähentää edelleen lämpövaihtelun vaikutusta osan tarkkuuteen.

Pylväs- ja siltarakenne on suunniteltu elementtianalyysillä optimoimaan jäykkyys-painosuhde, mikä varmistaa, että UV-akselin pää – jonka täytyy liikkua kartiomaisten kulmien luomiseksi – ei aiheuta havaittavaa taipumaa langanohjaimessa, vaikka se olisi asetettu suurimmalle poikkeamalle. Itse työpöytä on rakennettu uurretulla rakenteella, joka jakaa työkappaleen painon koko pöydän pinnalle estäen paikallisen taipumisen raskaiden työkalulevyjen tai muottipalojen alla.

Näiden rakenteellisten valintojen yhdistelmä tarkoittaa, että koneen pöydällä istuva 2 500 kg:n karkaistu terässuulake ei aiheuta mitattavia vääristymiä koneen geometriaan ja että pitkät leikkausohjelmat, jotka ovat käynnissä 20 tai 30 tuntia ilman valvontaa, eivät kerää asentoeroa työpajan lämpötilan vaihteleessa päivän ja yön yli.

UV-akselin lankaohjainjärjestelmä: Kuinka ±45° kartio tulee saavutettavaksi

Minkä tahansa WEDM-koneen kartiomainen leikkauskyky määräytyy sen UV-akselijärjestelmän suunnittelun ja tarkkuuden mukaan – mekanismi, joka liikuttaa itsenäisesti ylempää langanohjainta suhteessa alempaan langanohjaimeen hallitun langan kaltevuuden luomiseksi. Tavallisessa WEDM-koneessa UV-akseli on toissijainen järjestelmä, joka on oksastettu ensisijaisesti suoraleikkaukseen suunniteltuun koneeseen. Sen liikealue on rajallinen, sen paikannustarkkuus on vaatimaton, ja sen kyky ylläpitää johdon kireyttä koko kartiomaisella alueella on vaarantunut koneen ensisijaisten suunnittelutavoitteiden vuoksi.

DKD-kone käsittelee UV-akselia ensisijaisena suunnitteluelementtinä, joka on yhtä tärkeä kuin XY-akseli. Ylempi langanohjainkokoonpano on asennettu täysin itsenäiselle UV-akselille lineaarimoottorikäytöt sekä U- että V-akselilla. Lineaarimoottorit eliminoivat kuularuuvikäyttöjen välyksen, yhteensopivuuden ja lämpöherkkyyden, ja ne tarjoavat 0,1 µm:n paikannusresoluution ja paremman kaksisuuntaisen toistettavuuden kuin 0,5 µm. Tällä on merkitystä, koska ääriviivausoperaation aikana, jossa kartiokulma muuttuu jatkuvasti, UV-akselin on suoritettava satoja pieniä sijaintikorjauksia sekunnissa oikean langan kaltevuuden säilyttämiseksi XY-akselin liikkuessa käyrien ja kulmien läpi. Kaikki viiveet tai epätarkkuudet UV-akselin vasteessa aiheuttavat kartiokulmavirheitä, jotka näkyvät geometrisena poikkeamana valmiin kappaleen pinnalla.

Itse lankaohjaimen rakenne on toinen kriittinen elementti. Suurilla kartiokulmilla lanka poistuu alaohjaimesta jyrkästi ja tulee ylempään ohjaimeen vastaavan jyrkästä kulmasta vastakkaiselta puolelta. Tavalliset pyöreät lankaohjaimet luovat johtoon keskittyneen kosketusjännityksen näissä äärimmäisissä kulmissa, mikä aiheuttaa langan väsymistä ja lisää murtumisriskiä. DKD-koneessa käytetään timanttipinnoitettuja lankaohjaimia, joiden kosketingeometria on muotoiltu ja joka jakaa kosketusjännityksen pidempään johdinkoskettimen kaarelle, mikä vähentää paikallista jännityskeskittymää ja pidentää langan käyttöikää jopa 40 % äärimmäisissä kartiomaisissa kulmissa perinteisiin ohjausmalleihin verrattuna.

DKD-koneen UV-akselin liikealue on suunniteltu saavuttamaan ±45° kartio työkappaleissa, joiden korkeus on enintään 500 mm. 500 mm:n työkappaleessa ±45° vaatii ±500 mm:n UV-akselin poikkeaman – massiivinen alue, joka vaatii sekä mekaanisesti kestävän UV-akselirakenteen että CNC-ohjauksen, joka pystyy koordinoimaan neljän akselin samanaikaista liikettä (X, Y, U, V) mikrosekuntitason synkronoinnilla. DKD-ohjausjärjestelmä hoitaa tämän tarkoitukseen rakennetun liikeinterpolaattorin avulla, joka laskee UV-akselin sijainnit jatkuvana funktiona XY-akselin sijainnista ja työkappaleen geometriasta varmistaen, että lankakulma siirtyy sujuvasti monimutkaisen ääriviivan jokaisen segmentin läpi ilman kulman epäjatkuvuuksia, jotka muuten näyttäisivät pintavikoina segmenttien rajoilla.

Mukautuva pulssigeneraattori: Purkauksen vakauden ylläpitäminen vaihtelevissa olosuhteissa

Sähköpurkausprosessi on EDM:n sydän, ja sen vakaus määrää suoraan leikkausnopeuden, pinnan viimeistelyn ja langan eheyden. Isokartioleikkauksessa purkausvakauden ylläpitäminen on huomattavasti haastavampaa kuin suorassa leikkauksessa, koska raon geometria, huuhteluolosuhteet ja langan kireys vaihtelevat jatkuvasti langan kulman muuttuessa. Vakaaseen suoraleikkaukseen suunniteltu pulssigeneraattori tuottaa epäsäännöllistä purkausta suurikartioisissa olosuhteissa, mikä johtaa kipinöintiin, langan katkeamiseen ja pintavaurioihin.

DKD-koneessa on adaptiivinen pulssigeneraattori joka toimii täysin erilaisella periaatteella kuin perinteiset EDM-pulssigeneraattorit. Sen sijaan, että se toimittaisi kiinteän pulssiaaltomuodon ja luottaisi siihen, että käyttäjä valitsee sopivat parametrit tietylle materiaalille ja geometrialle, adaptiivinen generaattori tarkkailee jatkuvasti purkausvälin jännitettä, virtaa ja ajoitusominaisuuksia useiden megahertsien näytteenottotaajuudella. Se käyttää näitä reaaliaikaisia ​​tietoja luokittelemaan jokaisen yksittäisen purkauksen joko tuottavaksi kipinäksi, oikosulkuksi, kaareksi tai avoimeksi rakoksi ja säätää pulssin ajoitusta, energiaa ja napaisuutta pulssikohtaisesti maksimoidakseen tuottavien kipinöiden osuuden ja eliminoidakseen haitalliset kipinöintitapahtumat.

Tämä ominaisuus on erityisen tärkeä suuren kartiomaisen leikkauksen aikana, koska jätteenpoistotehokkuus vaihtelee merkittävästi langan pituuden mukaan. Lähellä sisään- ja ulostulokohtia, joissa huuhtelusuuttimet sijaitsevat, roskat poistetaan tehokkaasti ja rako pysyy puhtaana. Pitkän vinon langan keskiosissa roskia kerääntyy enemmän ja paikalliset rakoolosuhteet ovat taipuvaisia ​​oikosulkuun. Mukautuva generaattori havaitsee nämä paikalliset oikosulkutipumusten yksittäisten pulssien jännitesignatuureista ja reagoi vähentämällä hetkellisesti pulssienergiaa kyseisellä purkausvyöhykkeellä, mikä estää johtavien roskasiltojen kerääntymisen, jotka muutoin aiheuttaisivat johdin katkeamisen.

Käytännön tulos on se leikkausnopeus suurikartiotilassa pysyy 85–90 %:ssa suoraleikkausnopeudesta samalle materiaalille ja langan halkaisijalle – merkittävä parannus perinteisiin koneisiin, jotka usein menettävät 40–60 % leikkausnopeudesta käytettäessä yli 20°:n kartiomaisia kulmia, koska käyttäjän on vähennettävä pulssienergiaa manuaalisesti langan katkeamisen estämiseksi. Mukautuva generaattori mahdollistaa myös materiaalien leikkaamisen, jotka ovat erityisen herkkiä purkauksen epävakaudelle, kuten kovametalli- ja monikiteisiä timanttikomposiitteja, kartiomaisissa kulmissa, jotka olisivat mahdottomia ei-adaptiivisessa koneessa.

Kaksisuuntainen korkeapainehuuhtelu: roskaongelman ratkaiseminen suurilla kartiokulmilla

Huuhtelu – prosessi, jossa eristenestettä syötetään leikkausalueelle kuluneiden hiukkasten poistamiseksi, langan ja työkappaleen jäähdyttämiseksi ja rakojen puhtauden ylläpitämiseksi – on yksi aliarvostetuimmista WEDM-suorituskyvyn tekijöistä. Suorassa leikkauksessa huuhtelu on suoraviivaista: ylä- ja alasuuttimet ovat koaksiaalisesti langan kanssa ja neste virtaa symmetrisesti raon läpi ylhäältä alas. Kun kartiokulma kasvaa, tämä symmetria hajoaa asteittain ja huuhtelun tehokkuus heikkenee nopeasti.

45° kartiomaisessa 500 mm työkappaleessa ylempi suutin on lähes 500 mm siirtynyt alemmasta suuttimesta vaakatasossa. Ylemmästä suuttimesta sisääntulokohdassa poistuva neste ei saavuta kaltevan leikkauksen lähtökohtaa - se virtaa kaltevaa lankareittiä pitkin ja poistuu työkappaleen sivuseinässä olevien rakojen kautta. Kaltevan langan keskialue toimii ankarissa huuhtelunälkään olosuhteissa, mikä aiheuttaa roskien kerääntymistä, paikallista ylikuumenemista, paksuja uudelleenvalukerroksia ja lopulta langan katkeamista.

DKD-kone ratkaisee tämän a kaksisuuntainen muuttuvapaineinen huuhtelujärjestelmä joka sisältää itsenäisesti ohjatut ylä- ja alasuuttimet, jotka voivat pyöriä kohdistaakseen suihkusuunnan langan todelliseen kaltevuuskulmaan. Sen sijaan, että DKD-suuttimet ruiskuttaisivat nestettä pystysuunnassa alaspäin, kuten kiinteä suutin tekee, DKD-suuttimet kääntyvät ohjaamaan nestettä langan akselia pitkin varmistaen, että suihku tunkeutuu kaltevalle leikkausalueelle sen sijaan, että se hajoaisi työkappaleen sivuseinämää vasten.

Suuntaohjauksen lisäksi CNC säätää huuhtelupainetta automaattisesti 0,5 - 18 baariin riippuen työkappaleen korkeudesta, materiaalityypistä, kartiokulmasta ja kulloisestakin leikkausvaiheesta. Karkeassa leikkauksessa, jossa roskien määrä on suuri, painetta lisätään raon puhtauden ylläpitämiseksi. Viimeistelyleikkauksen aikana, jossa pinnan eheys on kriittinen, painetta vähennetään, jotta estetään hydrauliikan aiheuttama langan tärinä, joka heikentäisi pinnan karheutta. Tämä dynaaminen paineenhallinta on koordinoitu pulssigeneraattorin mukautuvan ohjauksen kanssa niin, että molemmat järjestelmät vastaavat samanaikaisesti aukon olosuhteiden muutoksiin.

Tuloksena on a uudelleenvaletun kerroksen paksuus alle 3 µm jopa suurimmissa kartiomaisissa kulmissa – arvo, joka täyttää ilmailu-avaruusluokan komponenttien tekniset pinnan eheysvaatimukset ja eliminoi EDM-jälkeisen pintakäsittelyn tarpeen useimmissa sovelluksissa. Perinteisissä koneissa, jotka toimivat suurilla kartiokulmilla, uudelleenvalukerroksen paksuus ylittää usein 15–20 µm, mikä edellyttää lisähionta- tai kiillotustoimenpiteitä, jotka lisäävät aikaa ja kustannuksia.

Dielektrinen järjestelmä sisältää myös monivaiheisen suodatuspiirin, jossa on ensisijaiset paperisuodattimet, toissijaiset hienosuodattimet ja ioninvaihtohartsipeti, joka ylläpitää veden resistanssin välillä 50–100 kΩ·cm. Resistiivisyyden säilyttäminen tällä alueella on kriittinen purkausvakauden kannalta – liian puhdas vesi (suuri resistanssi) tuottaa liian energisiä purkauksia, jotka syöpyvät lankaa ja jättävät karkeita pintoja, kun taas liian johtava vesi (pieni resistanssi) aiheuttaa pulssin ennenaikaisen romahtamisen ja leikkaustehokkuuden heikkenemisen. DKD-suodatusjärjestelmä valvoo automaattisesti ominaisvastusta ja säätää ioninvaihdon regenerointijaksoja tavoitealueen ylläpitämiseksi ilman käyttäjän väliintuloa.

Langanhallintajärjestelmä: jännityksen hallinta, kierteitys ja kulutuksen tehokkuus

Lankaelektrodien hallinta kattaa kaiken langan syöttämisestä syöttökelalta ohjainjärjestelmän kautta syöttömekanismiin – ja sillä on suora vaikutus leikkauslaatuun, koneen käytettävyyteen ja käyttökustannuksiin. Suurikartioleikkauksessa langan hallinta on vaativampaa kuin suorassa, koska kalteva langan rata saa aikaan epätasaisen jännitysjakauman: jännitys on suurempi taivutuskohdissa ohjaimien lähellä ja pienempi keskijännevälissä. Jos jännitystä ei kontrolloida tarkasti, lanka resonoi tietyillä taajuuksilla, jotka näkyvät jaksollisina pintakuvioina valmiissa kappaleessa.

DKD-kone käyttää a suljetun silmukan langankireyden ohjausjärjestelmä punnituskennoanturilla, joka mittaa todellisen langan kireyden yläohjaimessa ja syöttää nämä tiedot servo-ohjattavalle kiristysrullalle. Järjestelmä säilyttää langan kireyden ±0,3 N:n sisällä asetuspisteestä koko rullan ajan – vaikka rullan halkaisija pienenee ja langan purkamisdynamiikka muuttuu, ja vaikka langan reitin geometria muuttuu kartiomaisten kulmien mukaan. Tämä jännityksen tasaisuus on noin kolme kertaa tiukempi kuin mitä tavanomaisten koneiden mekaanisilla jännityslaitteilla voidaan saavuttaa.

Langan kierretysjärjestelmä on täysin automaattinen ja pystyy pujottamaan läpimitaltaan jopa 0,6 mm:n aloitusreiän ilman käyttäjän apua. Langan katkeamisen jälkeen - tapahtuma, joka tapahtuu paljon harvemmin DKD:ssä kuin perinteisissä koneissa, mutta jota ei voida täysin poistaa - kone vetäytyy automaattisesti katkaisukohtaan, puhdistaa langan pään ja kiertelee uudelleen aloitusreiän läpi ja jatkaa sitten leikkaamista oikeasta asennosta. Tämä prosessi kestää keskimäärin noin 90 sekuntia verrattuna 5–10 minuuttiin manuaalisessa pujotuksessa, joka on ensisijainen tila monissa kilpailevissa koneissa.

Johdon kulutus on merkittävä käyttökustannus tuotanto-WEDM-ympäristöissä. Tyypillinen jatkuvasti käynnissä oleva suurikokoinen WEDM-kone voi kuluttaa 15–25 kg lankaa viikossa, ja hinta on 15–30 dollaria kilogrammalta lankatyypistä riippuen. DKD-koneen jännityksen optimointi ja mukautuva purkauksen ohjaus vähentävät tarpeetonta langan etenemistä – ilmiötä, jossa epävakaat purkausolosuhteet laukaisevat koneen syöttämään tuoretta lankaa nopeammin kuin katkaisussa todella tarvitaan. Tuotantolaitosten kenttätiedot osoittavat langan kulutuksen vähennys 22–31 % verrattuna koneisiin, joissa ei ole näitä ohjaimia, mikä merkitsee 5 000 tuntia vuodessa käyvän koneen vuotuista säästöä 8 000–15 000 dollaria lankatyypistä ja hinnasta riippuen.

Kone sopii 0,1–0,3 mm:n lankojen halkaisijaan, ja se on yhteensopiva messinkilangan, sinkkipäällystetyn langan ja diffuusiohehkutetun korkean suorituskyvyn langan kanssa. Messinkilankaa käytetään tyypillisesti rouhintatoimintoihin, joissa leikkausnopeus on etusijalla. Sinkkipinnoitettu lanka tarjoaa paremman pinnan viimeistelyssä sen alhaisemman sulamispisteen ja kontrolloidumman höyrystymiskäyttäytymisen ansiosta. Diffuusiohehkutettu lanka tarjoaa parhaan yhdistelmän lujuutta ja leikkaussuorituskykyä vaikeille materiaaleille, kuten kovametallille ja titaanille, ja DKD-koneen tarkka jännityksensäätöjärjestelmä hyödyntää täysin näiden ensiluokkaisten lankatyyppien ominaisuuksia ilman langan katkeamisongelmia, jotka tekevät niistä epäkäytännöllisiä vähemmän suorituskykyisissä koneissa.

CNC-ohjausjärjestelmä: älykkyys, automaatio ja ohjelmointitehokkuus

CNC-ohjausjärjestelmä on integroiva DKD-koneen älykkyys – se koordinoi akselin liikkeen, purkausohjauksen, huuhtelun, langan kireyden ja käyttäjän vuorovaikutuksen yhtenäiseksi järjestelmäksi, joka on sekä toimintakykyinen että käytännöllinen. Kone, jossa on loistava laitteisto mutta huonosti suunniteltu ohjausjärjestelmä, alittaa potentiaalinsa ja turhauttaa käyttäjiä; DKD-ohjausjärjestelmä on suunniteltu toimimaan päinvastoin.

Ohjausalusta toimii reaaliaikaisessa käyttöjärjestelmässä, jonka liikkeenohjaussykliaika on 125 mikrosekuntia, mikä varmistaa, että akselin sijainnin päivitykset ja purkauksen ohjauskomennot synkronoidaan alimikrosekunnin tarkkuudella. Tämä ajoituksen koordinoinnin taso on olennainen suuri kartiomainen ääriviiva, jossa X-, Y-, U- ja V-akselien on liikuttava samanaikaisesti yhdenmukaisilla nopeussuhteilla, jotta lankakulma pysyy vakiona käyrien, siirtymien ja kulmien läpi.

Ohjausohjelmisto sisältää automaattisen kulman kompensointialgoritmin, joka ennakoi lankaviiveen aiheuttaman geometrisen virheen – langan taipumuksen kulkea ohjelmoidun reitin takana suunnan muutosten aikana. Suorassa katkaisussa kulman tasaus on standardiratkaisuilla hyvin ymmärretty ongelma. Suurikartioleikkauksessa kulman kompensoinnista tulee neliulotteinen, koska UV-akselin siirtymä muuttaa tehollisia langan taipumisominaisuuksia jokaisessa kartiokulmassa. DKD-ohjaimen kulman kompensointialgoritmi ottaa huomioon kartiokulman, langan kireyden, työkappaleen korkeuden ja leikkausnopeuden samanaikaisesti, mikä tuottaa kulman terävyyden, joka on tasainen koko kartiomaisella alueella sen sijaan, että se heikkenee äärimmäisissä kulmissa.

Ohjausjärjestelmä hyväksyy DXF- ja IGES-geometrian tuonnit suoraan koneen kosketusnäyttöliittymästä, jolloin useimpiin töihin ei tarvita erillistä CAM-työasemaa. Käyttäjä valitsee tuodun geometrian, määrittää kartiokulman, työkappaleen korkeuden, materiaalin, langan tyypin ja pinnan viimeistelyvaatimuksen, ja ohjaus luo automaattisesti leikkausohjelman sopivilla sisään- ja ulostuloliikkeillä, monikierrosstrategioilla ja parametrien siirroilla. Monimutkaisille osille, jotka vaativat erilaisia ​​kartiokulmia eri alueilla, ohjaus tukee segmenttikohtaista kartiomääritystä automaattisella interpoloinnilla siirtymissä.

Ohjaus hallitsee myös koneen teknologiatietokantaa – testattujen leikkausparametrien kirjastoa sadoille materiaali-lanka-viimeistelyyhdistelmille. Nämä parametrit ovat tulosta laajasta tehdastestauksesta, ja niitä jalostetaan jatkuvasti koneen sisäänrakennetun prosessinvalvonnan avulla, joka kirjaa jokaisen työn leikkaussuorituskykytiedot ja käyttää tilastollista analyysiä parametrien parannusten tunnistamiseen. Tuotantoympäristöjen operaattorit raportoivat tästä uusien osien ohjelmointiaika lyhenee 60–70 % verrattuna perinteisiin WEDM-ohjaimiin, jotka edellyttävät manuaalista parametrien valintaa ja iteratiivisia testileikkauksia.

Suorituskyvyn vertailu: DKD Large Cutting Taper WEDM vs. Industry Standards

Seuraavassa taulukossa verrataan DKD Large Cutting Taper WEDM:n tärkeimpiä suorituskykyparametreja tyypillisiin huippuluokan standardi WEDM-koneisiin ja markkinoilla oleviin tavanomaisiin suurikokoisiin WEDM-koneisiin. Tämä vertailu havainnollistaa mittoja, joissa DKD-kone tuottaa läpimurtosuorituskyvyn asteittaisen parannuksen sijaan.

Taulukon tiedot heijastavat julkaistuja spesifikaatioita ja riippumattomia tuotantokäyttäjien kenttämittauksia. DKD-koneen etu näkyy selvimmin suurimman kartiokulman, työkappaleen korkeuden kyseisessä maksimikulmassa ja tarkkuuden yhdistelmässä – mikään muu kone luokassaan ei toimita kaikkia kolmea samanaikaisesti tuotantokelpoisilla leikkausnopeuksilla. Uudelleenvaletun kerroksen paksuuden etu on erityisen merkittävä ilmailu- ja lääketieteellisissä sovelluksissa, joissa EDM:n jälkeinen pintakäsittely on säännelty laatuvaatimus.

Teollisuussovellukset: Missä DKD-kone luo aitoa valmistusetua

DKD Large Cutting Taper WEDM:n ominaisuudet tuovat etuja betonin valmistuksessa useilla eri aloilla. Näiden sovellusten ymmärtäminen selventää, miksi koneen tekniset tiedot ovat tekniset tiedot tärkeämpiä.

Ilmailu- ja puolustuskomponenttien valmistus

Ilmailu- ja avaruuskomponentit vaativat usein monimutkaisia ulkoisia profiileja tarkalla vetokulmalla, erityisesti turbiinin siipien juurimuodot, rakennekannattimet ja lentokoneen rungon kiinnitysosat. Nämä komponentit valmistetaan usein materiaaleista, kuten Inconel 718, titaani Ti-6Al-4V ja lujat työkaluteräkset – jotka kaikki ovat haastavia tavanomaisessa koneistuksessa ja sopivat ihanteellisesti EDM:ään. DKD-koneen kyky leikata ±45° kartio Inconel 718:ssa 500 mm:n korkeudella ±0,003 mm:n tarkkuudella ja alle 3 µm:n uudelleenvalettu kerros tarkoittaa, että turbiinin siiven kuusen juuriprofiilit voidaan leikata yhdellä kokoonpanolla ilman aiemmin vaadittuja useita kiinnitystoimenpiteitä. Yksi ilmailu- ja avaruusteollisuuden toimittaja ilmoitti vähentäneensä turbiinilevyn uran toimintojen määrää neljästä (karkea jyrsintä, puoliviimeistelyjyrsintä, EDM ja hionta) kahteen (karkeajyrsintä ja DKD WEDM), mikä lyhensi osasyklin kokonaisaikaa 38 %.

Heavy Stamping Die ja Progressive Die Manufacturing

Autojen korin paneelien ja rakenneosien progressiiviset leimaussuuttimet ovat vaativimpia WEDM-sovelluksia työkappaleen koon, materiaalin kovuuden ja geometrisen monimutkaisuuden suhteen. Muottilevyt ovat tyypillisesti 400–600 mm paksuja, karkaistuja 58–62 HRC:hen, ja ne vaativat tarkat kartiomaiset lävistys- ja meistivälykset – usein 20–30° kartiokulmalla aihion kiinnitysominaisuuksia ja leikkausosia varten. Perinteisissä koneissa nämä kartiomaiset ominaisuudet vaativat useita asetuksia eri kiinnityssuunnissa, joista jokaisella on oma paikkavirheen kertymä. DKD-kone leikkaa kaikki kartiomaiset ominaisuudet yhden työkappaleen suunnassa, säilyttäen ominaisuuksien väliset spatiaaliset suhteet ±0,003 mm:n tarkkuudella ja eliminoiden 0,01–0,02 mm:n kiinnittimen uudelleenasemointivirheet, jotka ovat pääasiallinen lähde muotin yhteensopimattomuuteen useissa eri asetuksissa.

Suulakepuristustyökalut

Alumiinin ja kuparin suulakepuristusmuotit ovat ainutlaatuinen haaste: muottiprofiilissa on oltava laakeripinnat, kohotuskulmat ja hitsauskammion geometriat, jotka vaativat erilaisia kartiokulmia eri syvyyksillä samassa muottilohkossa – ja muottilohkot voivat olla 150–400 mm paksuja. DKD-koneen kyky määrittää muuttuvia kartiomaisia ​​kulmia leikkausradalla yhdistettynä työkappaleen korkeuskykyyn tekee siitä ainoan WEDM-alustan, joka pystyy koneistamaan täydellisiä suulakepuristussuulakkeita kaikilla niiden kartiomaisilla ominaisuuksilla yhdessä asennuksessa. Alumiiniprofiilien suulakepuristusvalmistajille, jotka valmistavat ikkunoiden kehysosia ja rakenneprofiileja, tämä ominaisuus on poistanut tarpeen ulkoistaa kartiokriittisiä muottiominaisuuksia EDM-alan erikoisliikkeille, mikä mahdollistaa työn sisäisen ja lyhentää muotin toimitusaikaa 40–50 %.

Lääketieteelliset laitteet ja implanttityökalut

Lääketieteellisten laitteiden työkalut – ortopedisten implanttien muotit, minimaalisesti invasiivisten instrumenttien leikkaustyökalut ja implantoitavien kiinnityskomponenttien muotit – vaativat valmistuksen tiukimmat mittatoleranssit ja pinnan eheysstandardit. Koboltti-kromi- ja titaaniseosten implanttikomponenttien on täytettävä bioyhteensopivuusstandardit ISO 5832, mikä muun muassa rajoittaa uudelleenvalukerroksen paksuutta ja vaatii erityisiä pinnan karheusarvoja. DKD-koneen alle 3 µm:n uudelleenvalukerros ja Ra 0,2 µm:n pinnan viimeistelykyky näissä materiaaleissa tarkoittaa, että työkalut voidaan toimittaa vetotoleranssiin ilman kiillotus- ja syövytystoimenpiteitä, jotka ovat tällä hetkellä vakiokäytäntö perinteisen EDM:n jälkeen, mikä säästää 4–8 tuntia jälkikäsittelyssä työkalua kohden.

Miehittämätön toiminta ja tuotannon tehokkuus

Jotta tarkkuustyöstökone tuottaa maksimaalisen arvon tuotantoympäristössä, sen on kyettävä luotettavaan miehittämättömään toimintaan – toimimaan öisin, viikonloppuisin ja työvuorojen vaihdoissa ilman jatkuvaa käyttäjän huomiota. WEDM soveltuu periaatteessa hyvin miehittämättömään käyttöön, koska leikkausprosessi on kosketukseton ja siihen liittyvät voimat ovat merkityksettömiä. Käytännössä langan katkeaminen, kierteityshäiriöt ja eristejärjestelmäongelmat ovat kuitenkin historiallisesti rajoittaneet WEDM-koneiden käytännön ilman valvontaa muutamaan tuntiin ennen kuin toimenpiteitä tarvitaan.

DKD-koneen yhdistelmä mukautuvaa purkauksen ohjausta (joka estää useimpien lankojen katkeamista aiheuttavat rakon epävakaustapahtumat), automaattisen langan kierteityksen (joka toipuu katkoksista ilman käyttäjän väliintuloa), usean kelan lankakapasiteetin (joka mahdollistaa jatkuvan käytön 24–36 tuntia ilman johtojen vaihtoa) ja automatisoidun dielektrisen hallinnan (joka ylläpitää vastusta ja lämpötilaa ilman manuaalista säätöä) mahdollistaa käytännöllisen valon ohjelmoinnin kestävyyttä varten. 20-40 tuntia.

Tuotannon käyttäjät raportoivat koneiden käyttöaste 85–92 % 30 päivän aikana, mukaan lukien määräaikaishuolto. Vertailun vuoksi voidaan todeta, että tavanomaiset WEDM-koneet vastaavassa tuotantoympäristössä saavuttavat tyypillisesti 60–75 %:n käyttöasteen korkeampien lankojen katkeamisasteiden, useampien manuaalisten toimenpiteiden ja pidempien töiden välisten asetusten ansiosta. Tyypillisellä WEDM-konetuntihinnalla 80–150 dollaria tunnissa, pelkkä käyttöasteen parannus vastaa 40 000–120 000 dollaria vuodessa talteen otettua kapasiteettia konetta kohti.

Ohjausjärjestelmä sisältää etävalvontatoiminnon, jonka avulla käyttäjät ja valvojat voivat tarkistaa koneen tilan, leikkauksen edistymisen ja hälytystilanteet älypuhelimesta tai tabletista. Hälytysilmoitukset lähetetään tekstiviestillä tai sähköpostitse, kun toimenpiteitä tarvitaan, mikä varmistaa, että koneen seisokit minimoidaan jopa miehittämättöminä aikoina. Etävalvontajärjestelmä tallentaa myös leikkaustiedot laadun jäljitettävyyttä varten. Tämä on hyödyllistä ilmailu- ja lääketieteen asiakkaille, jotka tarvitsevat dokumentaatiota siitä, että osat on valmistettu määritettyjen prosessiparametrien mukaisesti.

Kokonaisomistuskustannukset: Pitkäaikainen taloudellinen tapaus

DKD Large Cutting Taper WEDM:n hankintahinta on korkeampi kuin tavallisilla WEDM-koneilla – kokoonpanosta riippuen tyypillisesti 30–60 % enemmän kuin perinteisellä korkealuokkaisella koneella. Monille ostajille tämä ennakkomaksu on ensisijainen harkinnan este. Omistuskustannusten kokonaisanalyysi viiden vuoden tuotantohorisontissa näyttää kuitenkin tyypillisesti huomattavasti toisenlaisen kuvan.

Kustannusedut yhdistetään useissa ulottuvuuksissa. 22–31 %:n säästöt langan kulutuksessa vähentävät vuotuisia lankakustannuksia 8 000–15 000 dollarilla. Vähentynyt langan katkeaminen ja automaattinen uudelleenkierteitys palauttavat 200–400 tuntia tuottavaa koneaikaa vuodessa, joka muuten menetettäisiin manuaalisella toimenpiteellä – arvo 16 000–60 000 dollaria tyypillisillä konehinnoilla. Monen asennuksen poistaminen suurikartioisille ominaisuuksille vähentää kiinnityskustannuksia, asennustyötä ja osien siirtoaikaa, mikä säästää 15–25 % töiden kokonaiskustannuksista. Ja kyky tuoda aiemmin ulkoistetut kartiokriittiset toiminnot talon sisällä eliminoi ulkoistuspalkkiot, jotka ovat tyypillisesti 40–80 % korkeammat kuin sisäiset koneistuskustannukset.

Kun nämä toiminnalliset edut lasketaan yhteen ja palkkion hankintameno poistetaan viidessä vuodessa, DKD-kone saavuttaa tyypillisesti 15–25 %:n marginaalilla pienemmät viiden vuoden kokonaisomistuskustannukset kuin tavallinen kone. tuotantoympäristöissä, joissa suurikartioleikkaus muodostaa yli 30 % työmäärästä. Ympäristöissä, joissa suurikartiotyö on ensisijainen käyttökohde, etu on vielä suurempi.

Viiden vuoden huoltokustannukset ovat verrattavissa tai pienemmät kuin perinteisillä koneilla huolimatta DKD:n suuremmasta alkuvaiheen monimutkaisuudesta, koska UV-akselin lineaarimoottorikäytöissä ei ole mekaanisia kuluvia komponentteja (ei kuularuuveja, ei laakereita voimansiirrossa), eikä graniittikomposiittipohja vaadi säännöllistä kaapimista tai linjausta. Ohjainten vaihtovälejä pidentää timanttipäällysteinen ohjainrakenne, ja automaattinen dielektrisen hallintajärjestelmän avulla vähennetään kemikaalien käsittely- ja testaustyötä, joka on merkittävä ylläpitokustannus manuaalisesti hallittavissa järjestelmissä.

Usein kysytyt kysymykset

Kysymys 1: Mikä on DKD-koneen kartiokulman todellinen käytännön raja, ja heikkeneekö tarkkuus maksimikulmissa?

A1: DKD Large Cutting Taper WEDM on mitoitettu ±45° kapenemaan työkappaleissa, joiden korkeus on enintään 500 mm, ja tämä on aito tuotantospesifikaatio eikä laboratoriomaksimi. Paikannustarkkuus ±0,003 mm säilyy koko kartiomaisella alueella, koska UV-akselin lineaarinen moottorijärjestelmä tarjoaa tasaisen paikannusresoluution kartiokulmasta riippumatta. Pinnan karheus pienenee hieman äärimmäisissä kulmissa – Ra 0,2 µm pienissä kartiomaisissa kulmissa voi nousta Ra 0,3–0,35 µm:iin 45°:ssa epäsymmetrisen purkausraon geometrian vuoksi – mutta tämä pysyy useimpien teollisuussovellusten spesifikaatioiden sisällä. Sovelluksissa, jotka vaativat Ra 0,2 µm äärimmäisissä kartiomaisissa kulmissa, ylimääräinen viimeistelylasku pienemmillä energia-asetuksella saavuttaa tämän tavoitteen.

Q2: Voiko DKD-kone leikata johtamattomia tai huonosti johtavia materiaaleja, kuten keramiikkaa tai monikiteistä timanttia?

A2: Wire EDM vaatii pohjimmiltaan sähkönjohtavuutta työkappaleessa, eikä DKD-kone ole poikkeus tähän fysikaaliseen vaatimukseen. Se voi kuitenkin leikata tehokkaasti materiaaleja, joiden johtavuus on pienempi kuin tavallinen työkaluteräs, mukaan lukien volframikarbidi (jonka sähkövastus on noin 10–20 kertaa suurempi kuin teräs), sintratut monikiteiset timanttikomposiitit (joissa käytetään johtavaa kobolttisideainematriisia) ja sähköä johtavat keraamiset komposiitit. Erityisesti volframikarbidille adaptiivisen pulssigeneraattorin reaaliaikainen aukon valvonta tarjoaa merkittävän edun perinteisiin koneisiin verrattuna, koska kovametallin purkausominaisuudet eroavat huomattavasti teräksestä ja vaativat dynaamista parametrien säätöä leikkauksen vakaan ylläpitämiseksi – mitä kiinteäparametriset koneet eivät pysty tekemään tehokkaasti.

Kysymys 3: Kuinka kauan kestää monimutkaisen suuren kartioosan asentaminen ja ohjelmointi DKD-koneeseen?

A3: Asennus- ja ohjelmointiaika riippuu suuresti osan monimutkaisuudesta, mutta edustavan suurikartioisen muottilevyn, jossa on 8–12 rei'itysaukkoa eri kartiomaisissa kulmissa, kokeneet käyttäjät raportoivat kokonaisasetus- ja ohjelmointiajan olevan 90–150 minuuttia käyttämällä DKD-ohjaimen DXF-tuontia ja automaattisia kartioohjelmointitoimintoja. Tämä on edullinen verrattuna 4–6 tuntiin samalle osalle perinteisessä WEDM-koneessa, joka vaatii manuaalisen parametrin valinnan, useita testileikkauksia ja erillisen ohjelmoinnin kullekin kartiokulmasegmentille. Ensimmäisen tuotteen osat uudella geometrialla vaativat yleensä yhden tunnin lisäleikkauksia varten. Kun ensimmäinen artikkeli on hyväksytty, saman osan toistuva tuotanto vaatii vain työkappaleen lataamista ja ohjelman palauttamista – tyypillisesti 20–30 minuuttia asennusta kohti.

Q4: Millaisen huoltoaikataulun DKD-kone vaatii, ja mitkä ovat yleisimmät huoltokohteet?

A4: The DKD machine's maintenance schedule is organized into daily, weekly, monthly, and annual intervals. Päivittäinen huolto kestää noin 15 minuuttia ja sisältää dielektrisen resistiivisyyden tarkastuksen, lankaohjaimien kulumisen tarkastuksen ja huuhtelusuuttimen kohdistuksen tarkistamisen. Viikoittainen huolto (30–45 minuuttia) sisältää suodattimen vaihtotarkastukset, langankatkaisijan ja syöttöyksikön puhdistuksen sekä XY-akselin lineaariohjaimien voitelun. Kuukausihuolto (2–3 tuntia) sisältää täydellisen dielektrisen järjestelmän tarkastuksen, UV-akselin kalibroinnin tarkastuksen ja ohjausjärjestelmän diagnosoinnin. Huoltoinsinöörin suorittama vuosihuolto sisältää täyden geometrisen kalibroinnin, akselin tarkkuuden lasermittauksen ja kuluvien osien, kuten lankaohjaimien, tiivisteiden ja suodatinmateriaalin, vaihdon. Yleisimmät suunnittelemattomat huoltokohteet ovat lankaohjaimen vaihto (yleensä 800–1 200 tunnin välein lankatyypistä ja materiaalista riippuen) ja dielektrisen suodattimen vaihto (400–600 tunnin välein materiaalin poistomäärästä riippuen).

Kysymys 5: Sopiiko DKD-kone työpajoille, jotka leikkaavat monenlaisia ​​materiaaleja ja osatyyppejä, vai onko se optimoitu kapealle käyttöalueelle?

A5: DKD-kone sopii hyvin työpajaympäristöihin juuri siksi, että sen teknologiatietokanta kattaa laajan valikoiman materiaaleja ja adaptiivinen pulssigeneraattori käsittelee automaattisesti parametrien vaihtelut eri johtavien materiaalien välillä. Työpajat raportoivat, että vaihtaminen materiaalien välillä – esimerkiksi karkaistusta P20-muottiteräksestä volframikarbidiin titaaniin – edellyttää vain materiaalin valintaa ohjausliitännässä manuaalisen parametrien säätämisen sijaan. Työpajoissa tärkein huomio on, että DKD-koneen koko ja työpöytäkapasiteetti tekevät siitä tuottavimman suurille tai monimutkaisille osille; Pienille, ohuille, suoraan leikatuille osille, jotka muodostavat merkittävän osan tyypillisestä työpajatyöstä, pienempi standardi WEDM-kone voi olla taloudellisempi rinnakkainen käyttö. Suurin osa DKD-koneeseen investoivista työpajoista käyttää sitä erityisesti suurikokoisiin ja suurikartioihin töihinsä, mutta säilyttää tavalliset koneet rutiinileikkaukseen.

Kysymys 6: Mitä koulutusta kuljettajat tarvitsevat saadakseen DKD-koneen taitoja, ja mitä tukea valmistaja tarjoaa?

A6: Käyttäjät, joilla on WEDM-kokemusta, vaativat tyypillisesti 5 päivän paikan päällä tapahtuvan koulutusohjelman, joka kattaa koneen käytön, ohjelmoinnin, kartioleikkausperiaatteet, dielektrisen hallinnan ja rutiinihuollon. Käyttäjät, joilla ei ole aikaisempaa WEDM-kokemusta, tarvitsevat 10 päivän ohjelman, joka kattaa EDM-perusasiat ennen konekohtaista koulutusta. Valmistaja tarjoaa paikan päällä tapahtuvan asennuksen ja käyttöönoton, peruskoulutusohjelman, teknisen etätuen koneen sisäänrakennetun diagnostiikkayhteyden kautta ja pääsyn online-tietokantaan, jossa on sovellushuomautuksia, parametrisuosituksia ja vianetsintäoppaita. Vuotuinen kertauskoulutus on saatavilla uusien materiaalien tai sovellusten parissa työskenteleville käyttäjille, ja valmistajan sovellussuunnittelutiimi tarjoaa suoraa apua ensimmäisen artikkelin osien haastamiseen ensimmäisten 12 kuukauden aikana asennuksen jälkeen osana vakiokäyttöönottopakettia.
